卓上形除振台 パッシブ

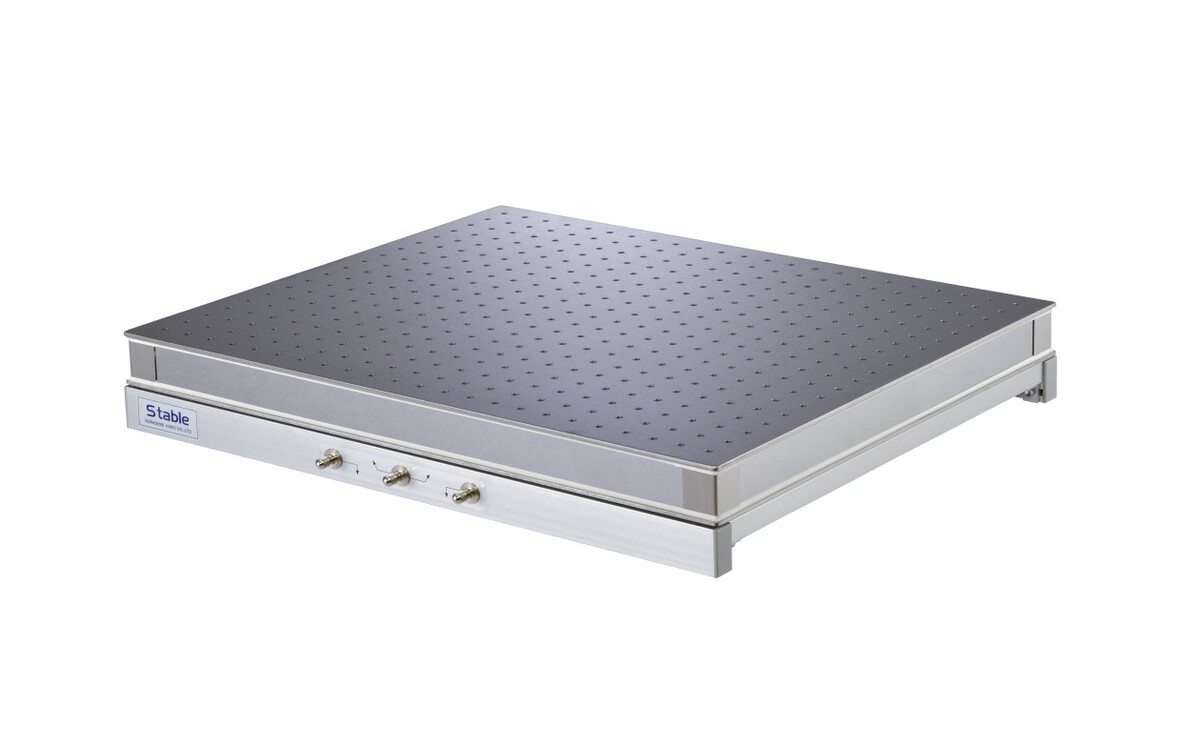

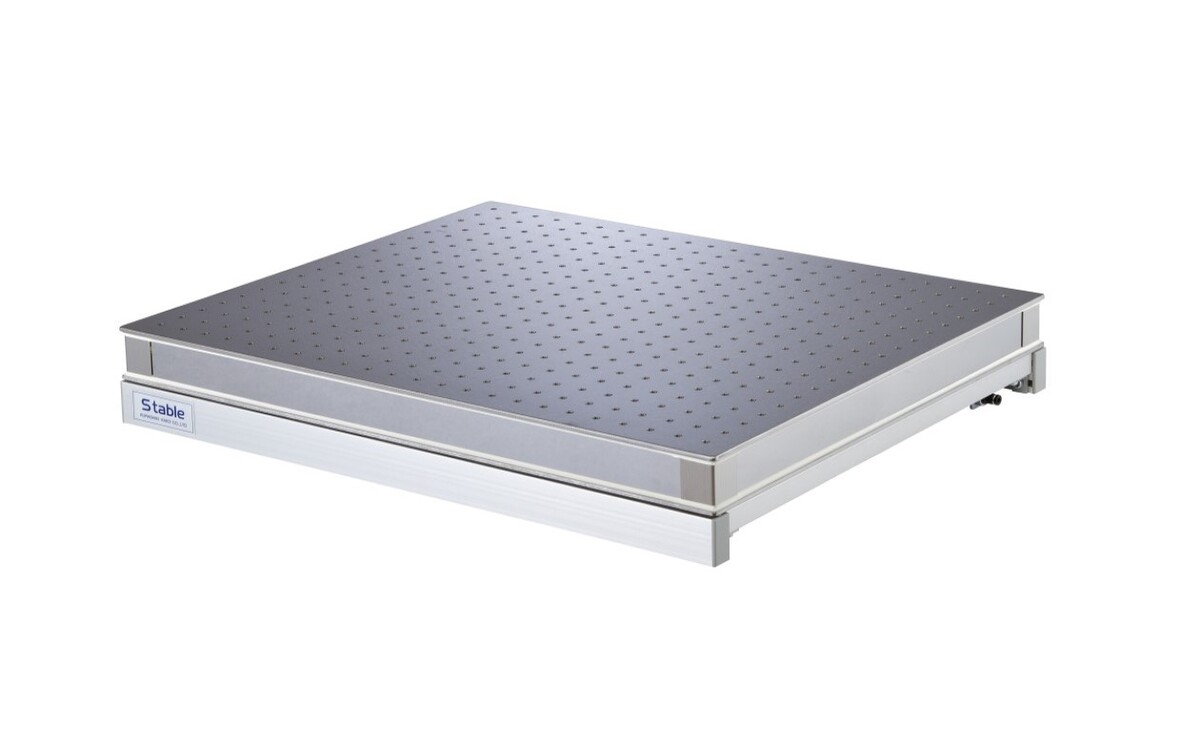

TCHモデル クリーンルーム用光学式卓上形除振台

この製品に対するお問い合わせはこちら

  • パッシブ
スチールハニカム定盤を採用した光学実験用卓上形除振台
卓上形にスチールハニカム定盤を採用し、機器搭載定盤の剛性と平面度を高めたコンパクトな空気ばね式除振台で、短光路の光学実験に適しています。
(ジンバルピストンは装備されておりません)

性能・特長

スチールハニカム定盤を採用

厚さ94mmの軽量、高剛性のスチールハニカム定盤を採用しています。マグネットスタンドが使用できるように、上面板は着磁性ステンレスSUS430とし、光線が反射しにくいようにサンディング仕上げしています。

特殊小型空気ばねを採用

コンパクトながら優れた除振性能を有しています。

設置場所により選択できる2タイプ

空気源の有無により自動レベリング仕様のAタイプ、手動レベリング仕様のMタイプが選択可能です。

仕様・規格

※手動レベリング仕様(Mタイプ)は、特殊ダイヤフラム採用により、1ヶ月程度は空気の補給は不要です。

品番TCH-0405A
TCH-0405M
TCH-0605ATCH-0806A
TCH-0806M
TCH-1007A
TCH-1007M
TCH-0506MTCH-0605M
固有振動数上下:1.8~2.5Hz
レベリング方式Aタイプ自動レベリング{0.25~0.5MPaの圧縮空気または窒素ガスで作動}
集中排気仕様
Mタイプ手押しポンプによる手動レベリング
寸法 W×D×H(mm)440×540×94600×500×94800×600×941000×700×94
500×600×94600×500×94
定盤材質
側面仕上げ
スチールハニカム:上下面板 着磁性ステンレス(SUS430)
BAステンレス貼り
定盤上面タップ仕様M6タップ25mmピッチ(シールド付き)
最大積載質量(Kg)80120
製品質量(Kg)33395379
付属品Aタイプφ6mmナイロンチューブ×5m・管継手(R1/4)
Mタイプ手押しポンプ・虫回しドライバー

主な用途

・光ファイバーを使用する光学実験
・その他の短光路の光学実験
・その他のクリーンルームで使用される光学実験
