TSHモデル光学式卓上形除振台

卓上形除振台パッシブ

スチールハニカム定盤を採用した光学実験用卓上形除振台: 卓上形にスチールハニカム定盤を採用し、機器搭載定盤の剛性と平面度を高めたコンパクトな空気ばね式除振台で、短光路の光学実験に適しています。
（ジンバルピストンは装備されておりません）

※モデルチェンジに際し、52SシリーズをTSHに変更

厚さ94mmの軽量、高剛性のスチールハニカム定盤を採用しています。マグネットスタンドが使用できるように、上面板は着磁性ステンレスSUS430とし、光線が反射しにくいようにサンディング仕上げしています。

コンパクトながら優れた除振性能を有しています。

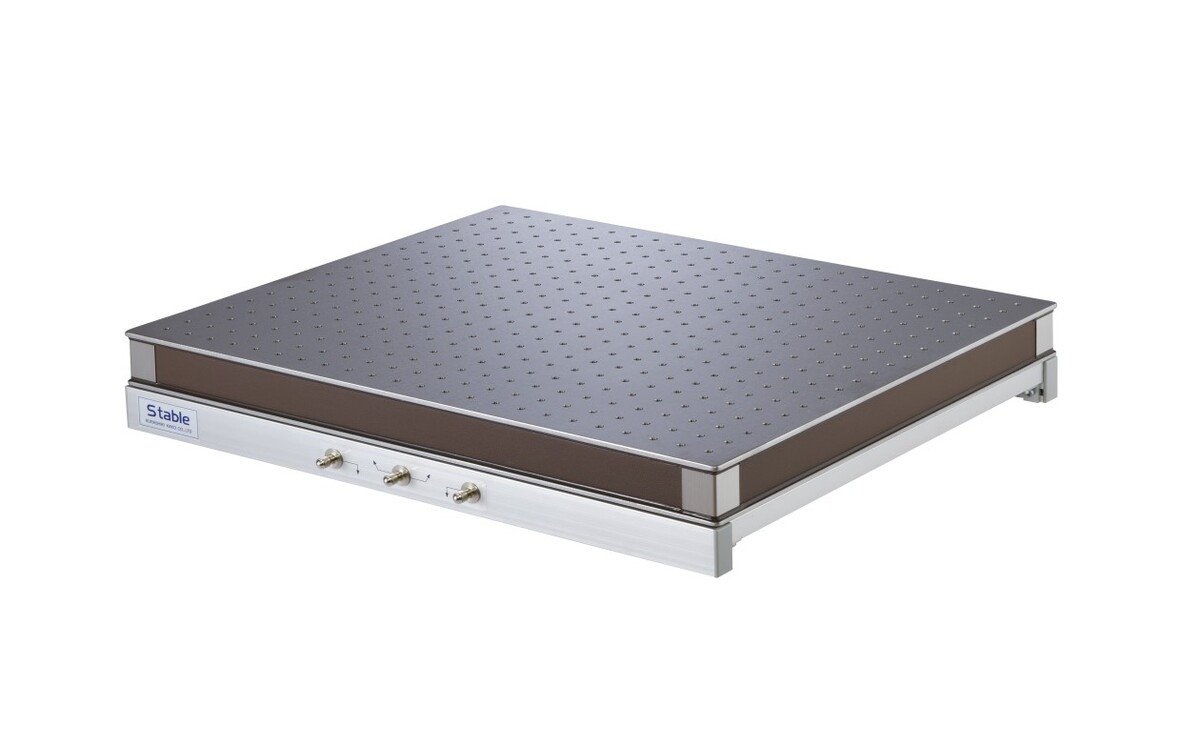

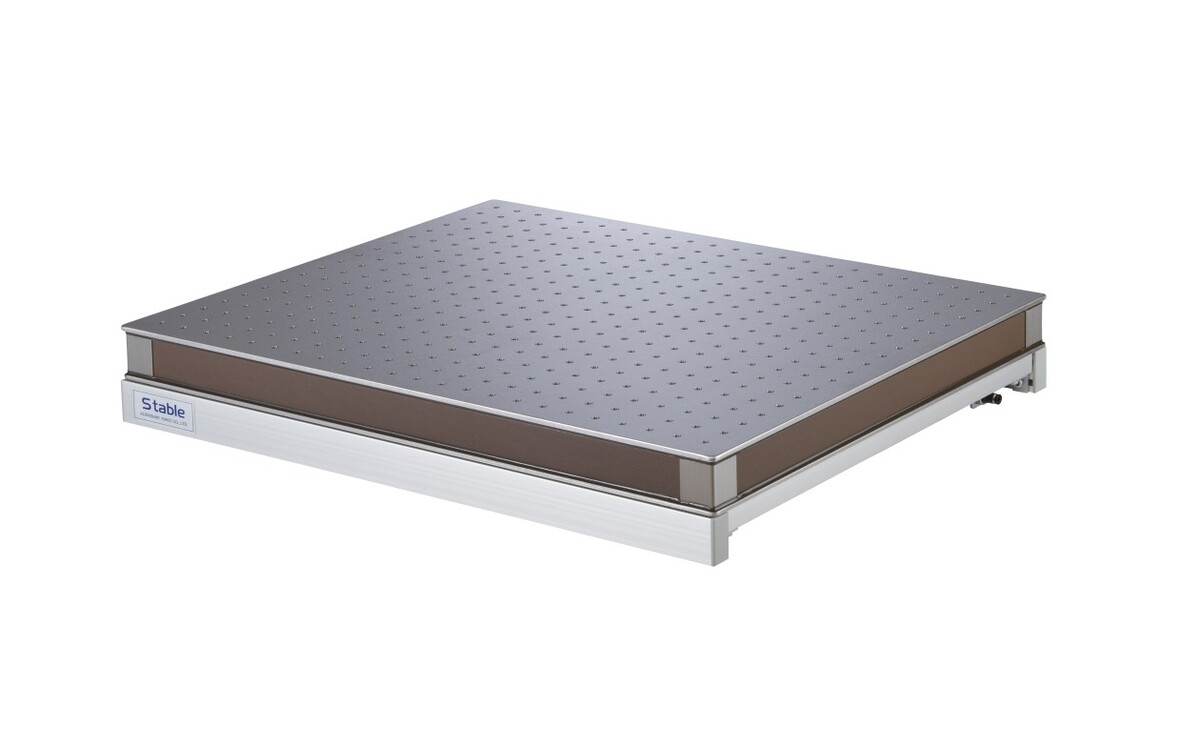

空気源の有無により自動レベリング仕様のAタイプ、手動レベリング仕様のMタイプが選択可能です。

※手動レベリング仕様（Mタイプ）は、特殊ダイヤフラム採用により、1ヶ月程度は空気の補給は不要です。

品番		TSH-0405A TSH-0405M	TSH-0605A		TSH-0806A TSH-0806M	TSH-1007A TSH-1007M
品番		TSH-0405A TSH-0405M	TSH-0506M	TSH-0605M	TSH-0806A TSH-0806M	TSH-1007A TSH-1007M
固有振動数		上下：1.8～2.5Hz
レベリング方式	Aタイプ	自動レベリング{0.25~0.5MPaの圧縮空気または窒素ガスで作動｝大気中へ開放
	Aタイプ	自動レベリング{0.25~0.5MPaの圧縮空気または窒素ガスで作動｝大気中へ開放
	Mタイプ	手押しポンプによる手動レベリング
寸法 W×D×H（mm）		440×540×94	600×500×94		800×600×94	1000×700×94
寸法 W×D×H（mm）		440×540×94	500×600×94	600×500×94	800×600×94	1000×700×94
定盤材質側面仕上げ		スチールハニカム：上下面板　着磁性ステンレス（SUS430）
定盤材質側面仕上げ		ビニールレザー貼り
定盤上面タップ仕様		M6タップ25mmピッチ
最大積載質量（Kg)		80				120
製品質量（Kg)		33	39		53	79
付属品	Aタイプ	φ6mmナイロンチューブ×5m・管継手(R1/4)
付属品	Mタイプ	手押しポンプ・虫回しドライバー

注1）大きな偏荷重、高重心機器の場合は弊社にご相談ください。
注2）Mタイプの場合、気温により高さが変化します。ご使用前に浮上を確認してください。

・光ファイバーを使用する光学実験
・その他の短光路の光学実験
