卓上形除振台 パッシブ

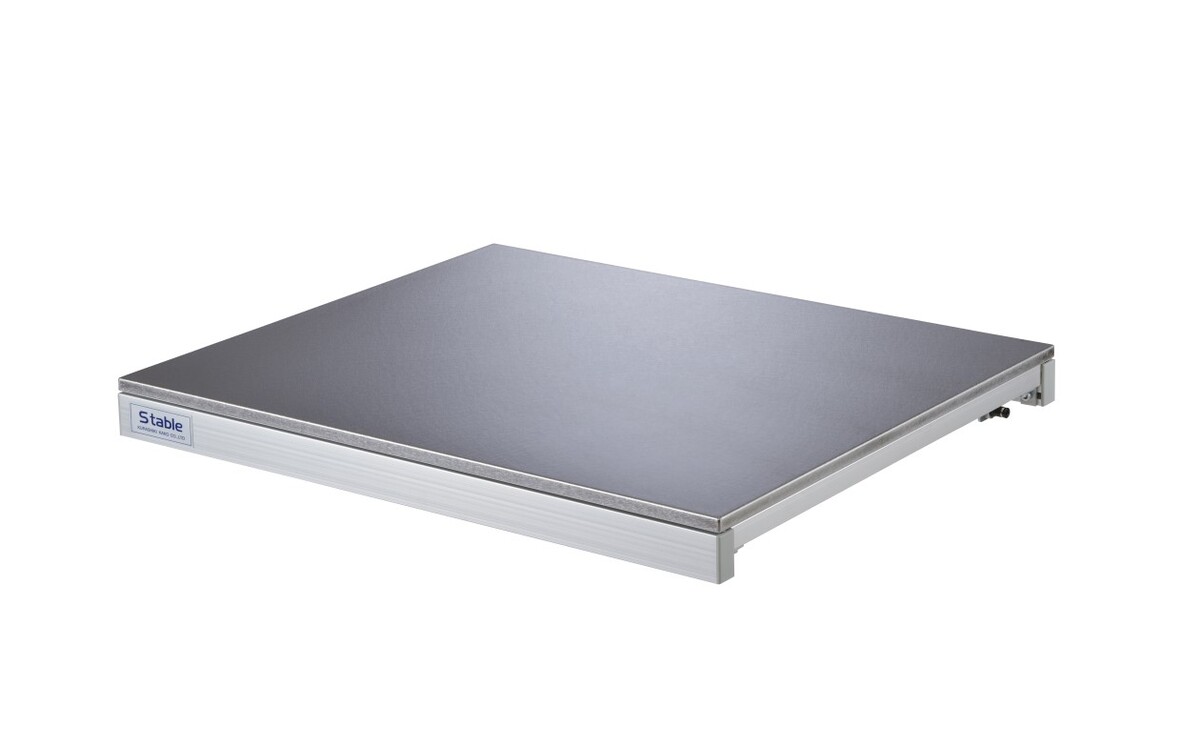

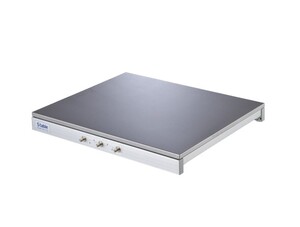

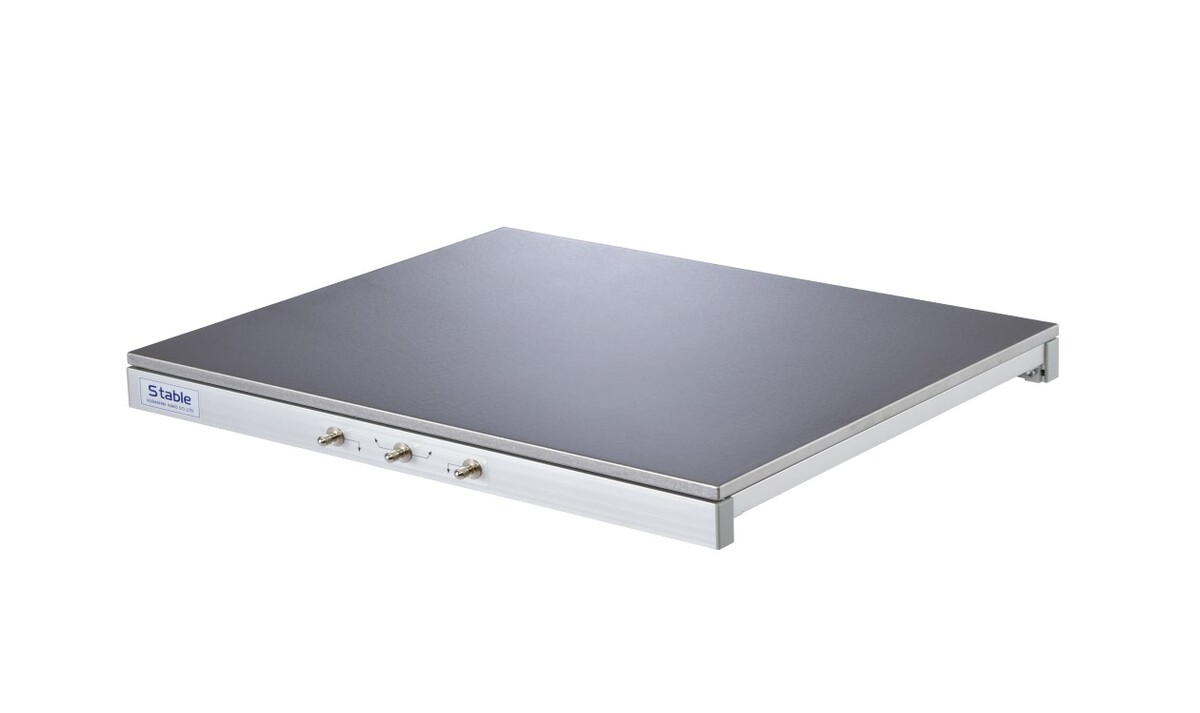

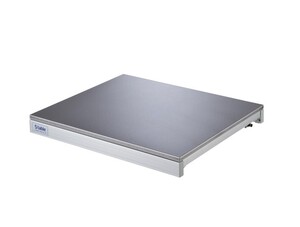

TSPモデル 汎用卓上形除振台

この製品に対するお問い合わせはこちら

  • パッシブ
性能、デザイン、コストすべてを満足する卓上形除振台
薄型改良設計、クラス最高レベルの除振性能、そして機能美あふれるデザイン等、すべてのご要求を満足できる空気ばね式卓上形除振台の決定版です。
(ジンバルピストンは装備されておりません)

※モデルチェンジに際し、50シリーズをTSPシリーズに変更

性能・特長

使用高さ57mmの薄型設計

普通のデスクに設置しても搭載機器の操作に全く支障ありません。

機能美を有するデザイン

搭載盤全面に丸みをもたせ。操作性を高めるとともに、あらゆる設置場所にマッチする美しいデザインです。

設置場所により選択できる2タイプ

空気源の有無により、自動レベリング仕様のAタイプ、手動レベリング仕様のMタイプが選択できます。

特殊小形空気ばねを採用

コンパクトながら優れた除振性能を有しています。

大きなエアーダンピング

オリフィスによる大きな空気減衰を有し、操作時の機器のゆれはすぐに収まります。

高減衰性能を有する搭載盤

特殊積層構造により、優れた振動減衰特性を有しています。

仕様・規格

自動レベリング仕様(Aタイプ)
手動レベリング仕様(Mタイプ)
品番TSP-0405A
TSP-0405M
TSP-0605ATSP-0806A
TSP-0806M
TSP-0506MTSP-0605M
固有振動数上下:1.8~2.5Hz
レベリング方式Aタイプ自動レベリング{ 0.25〜0.5MPa の圧縮空気または窒素ガスで作動 }
大気中へ開放
Mタイプ手押しポンプによる手動レベリング
寸法:幅 × 奥行 × 高さ (mm)440 × 540 × 57600 × 500 × 57800 × 600 × 57
500 × 600 × 57600 × 500 × 57
搭載盤仕様ステンレス仕上げ
最大積載質量 (kg)100
製品質量 (kg)232535
付属品Aタイプφ6mmナイロンチューブ ×5m・管継手(R1/4)
Mタイプ手押しポンプ・虫回しドライバー

注1)大きな偏荷重、高重心機器の場合は弊社にご相談ください。
注2)Mタイプの場合、気温により高さが変化します。ご使用前に浮上を確認してください。

主な用途

・表面粗さ計
・輪郭形状測定器
・顕微鏡硬度計
・半導体検査装置
