除振ユニット パッシブ
設計の自由度を高める豊富なラインナップ。
全サイズ、作動高さが185mmで統一。
・集中排気バルブを採用。クリーンな環境での作業を実現。
・非作動時に金属接触がないため発塵が少ない。
| 型式 | PST-304 | PST-305 | PST-306 | PST-308 | |
|---|---|---|---|---|---|
| 除振方法 | シンバルピストン型空気ばね | ||||
| 固有振動数 | 鉛直方向 | 2.0 ～ 2.5 Hz | 1.5 ～ 2.0 Hz | ||
| 水平方向 | 1.5 ～ 1.8 Hz | 1.5 ～ 1.8 Hz | |||
| レベリング方式 | 自動レベリング | ||||
| 搭載質量(4ユニット) (kg) | ～ 400 | ～ 700 | ～ 1250 | ～ 3000 | |
| 供給圧力 (MPa) | 0.4 ～ 0.6 | ||||

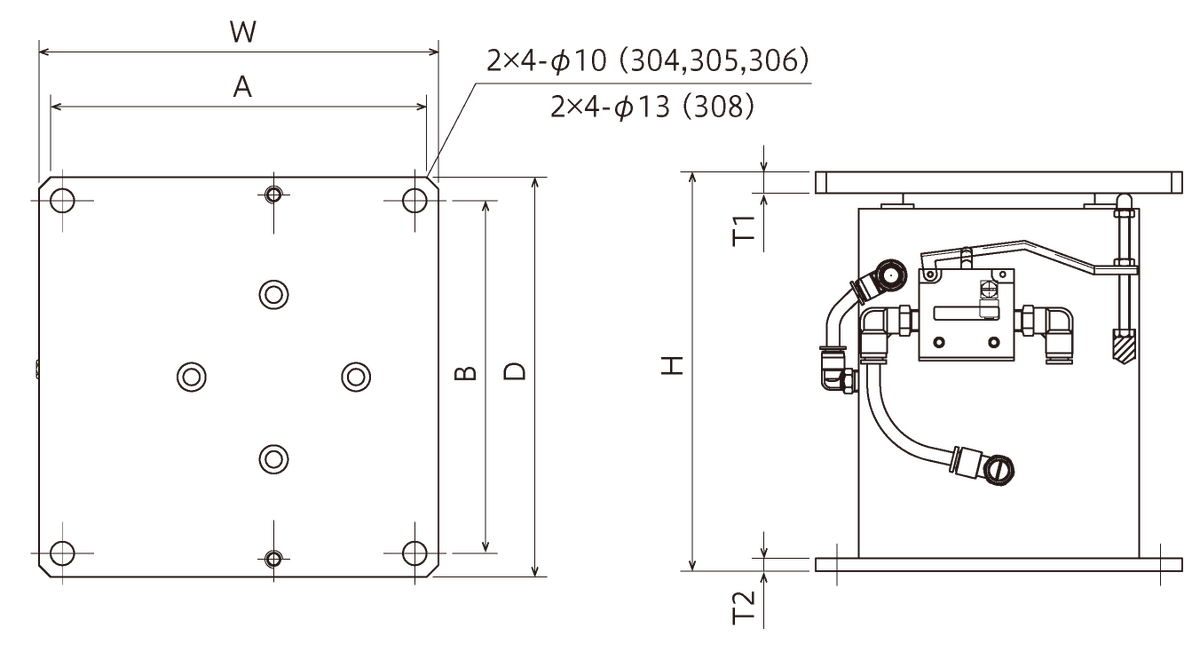

| 外形寸法 (mm) | A | 170 × 170 | 170 × 170 | 200 × 200 | 250 × 250 |
| 取付寸法 ( mm ) | B | 150 × 150 | 150 × 150 | 180 × 180 | 230 × 230 |
| 作動高さ ( mm ) | C | 185 | 185 | 185 | 185 |
| 最小高さ ( mm ) | D | 180 | 180 | 180 | 180 |
| 取付穴径 ( mm ) | E | 10 | 10 | 10 | 13 |
| 上部プレート厚 ( mm ) | T | 10 | 10 | 10 | 10 |
| 下部プレート厚 ( mm ) | F | 6 | 6 | 6 | 6 |
| 製品質量 ( kg ) | 7 | 7 | 12 | 17 | |
